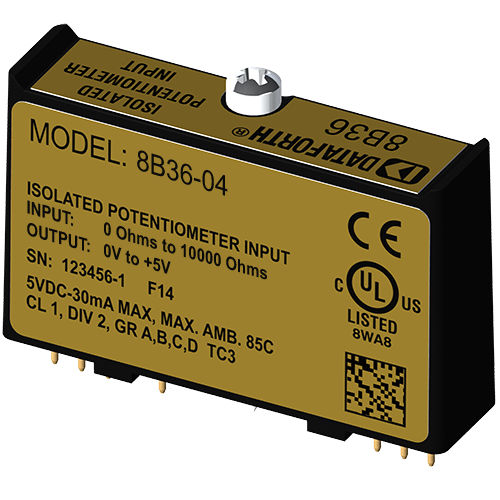

入力信号処理モジュール 8B36-04

電位差計用

8Bモジュールは、実際のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B36入力モジュールは、1チャンネルのポテンショメータ入力を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 ポテンショメーターの励磁は、2つの整合された電流源を使用して行われます。3線接続を使用する場合、この方法ではセンサーのリード線に等しい電流を流すことができ、リード線の抵抗の影響を打ち消すことができます。 信号のフィルタリングは、60Hzで70dBのノーマルモード除去を提供する、時間および周波数応答に最適化された3極フィルタで達成される。このフィルターの1極はアンチエイリアシングのためにアイソレーション・バリアのフィールド側にあり、残りの2極はシステム側にあります。 8B36モジュールの特別な入力回路は、最大240VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 モジュールは、クラスI、ディビジョン2の危険な場所に設置するように設計されており、環境ノイズに対する高い耐性を備えています。
