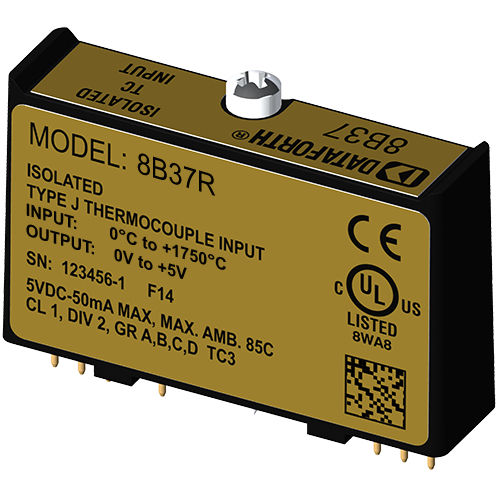

入力信号処理モジュール 8B37S

熱電対用超小型

8Bモジュールは、実際のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B37非線形モジュールは、熱電対入力信号から1チャンネルの温度入力を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 8B37は、業界標準の熱電対タイプJ、K、T、R、Sにインターフェースでき、0～+5Vの出力信号を持っています。各モジュールは、熱電対ワイヤーと取り付けバックパネルのネジ端子によって形成される寄生熱電対を補正するために冷接点補償されています。アップスケールのオープン熱電対検出は、内部プルアップ抵抗によって提供されます。 信号のフィルタリングは、60Hzで70dBのノーマルモード除去を提供する、時間および周波数応答用に最適化された3極フィルタで達成される。このフィルターの1極は、アンチエイリアシングのために絶縁バリアのフィールド側にあり、残りの2極はシステム側にあります。 8B37モジュールの特別な入力回路は、240VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 このモジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対する高い耐性を備えています。
