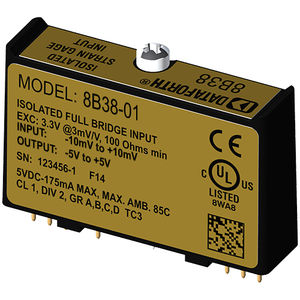

入力信号処理モジュール 8B38 Series

歪利用張力計

8Bモジュールは、実際のプロセス信号をモニタし、データ収集システムにハイレベル信号を供給するための最適なソリューションです。各8B38モジュールは、フルブリッジひずみゲージ入力信号を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 8B38は、公称抵抗値100Ω～2kΩの変換器とのインタフェースが可能です。ブリッジ励起は、モジュールから安定した10.00Vまたは3.33Vソースで提供されます。フルスケール感度は2mV/Vと3mV/Vが標準です。 信号のフィルタリングは、フィルタのカットオフ周波数以上のノーマル・モード・リジェクションを10年当たり100dB提供する、時間および周波数応答に最適化された5極フィルタで達成される。このフィルターの1極はアンチエイリアシングのためにアイソレーション・バリアのフィールド側にあり、残りの4極はシステム側にある。 8B38モジュールの特別な入力回路は、最大240VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制するためのトランスカップリングによって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置するように設計されており、環境ノイズに対して高レベルの耐性を持っています。
