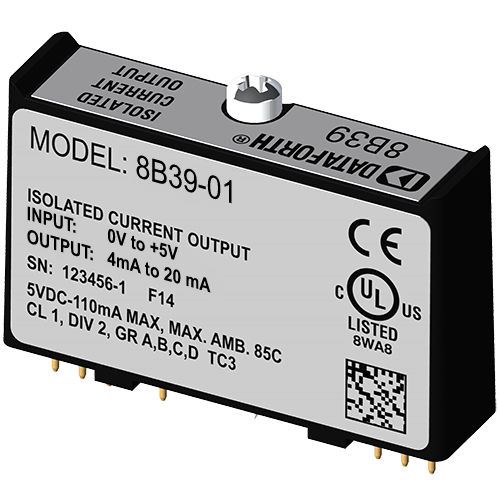

出力信号処理モジュール 8B39-01

電流

8Bモジュールは、実際のプロセス信号を監視し、データ収集システムに高レベル信号を供給するための最適なソリューションです。各8B39モジュールは、非絶縁ソースからの入力信号を受け入れ、信号を分離、フィルタリングし、アナログプロセス電流出力に変換します。 信号のフィルタリングは、時間応答と周波数応答が最適化された3極フィルタで実現され、100Hz以上のノーマルモード除去を10分間に60dB提供します。このフィルターの1極はシステム側にあり、残りの2極は絶縁されたフィールド側にあります。 8B39モジュールの特別な出力回路は、連続40VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 このモジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対する高い耐性を備えています。
