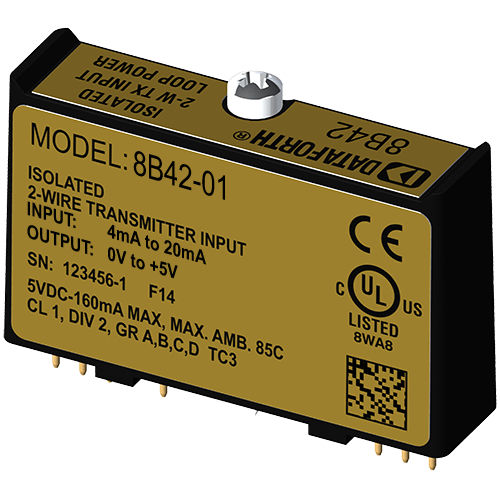

入力信号処理モジュール 8B42-01

電流変換器用2線式

8Bモジュールは、実際のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B42モジュールは、電流トランスミッタに電力を供給し、その結果生じるプロセス電流入力信号を分離、フィルタリング、増幅し、アナログ電圧出力を提供します。 電流から電圧への変換はモジュール内部で行われ、高精度を保証します。 信号のフィルタリングは、時間応答と周波数応答が最適化された3極フィルタで行われ、100Hz以上のノーマルモード除去を10分間に60dB提供します。 8B42モジュールの特別な入力回路は、最大40VACの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制するためのトランスカップリングによって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置するように設計されており、環境ノイズに対して高レベルの耐性を持っています。
