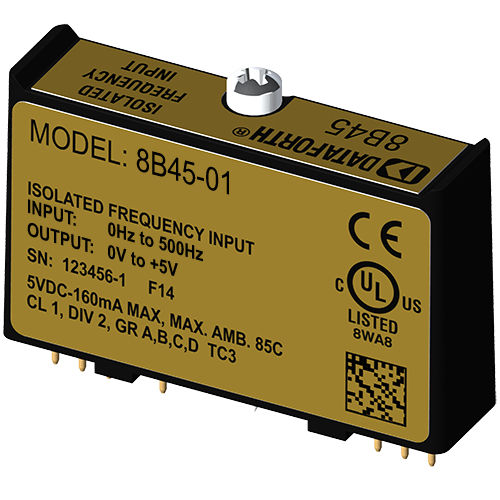

入力信号処理モジュール 8B45-01

周波数

8Bモジュールは、実世界のプロセス信号を監視し、データ収集システムに高レベルの信号を提供するための最適なソリューションです。各8B45モジュールは、周波数入力信号を分離して調整し、アナログ電圧出力を提供します。 周波数入力信号は、TTLレベルまたは±100mV振幅のゼロクロスのいずれかになります。各信号タイプの入力回路にはヒステリシスが内蔵されており、スプリアスノイズによるモジュール出力の破損を防ぎます。TTL信号は+端子と-端子に印加され、ゼロクロス信号は+EXC端子と-端子に印加されます。以下のブロック図を参照してください。 マグネティック・ピックアップまたはコンタクト・クロージャー・タイプのセンサーで使用するために、5Vの励磁が可能です。この励磁は-EXC端子で利用でき、-端子でリターンします。 8B45モジュールの特別な入力回路は、240VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 絶縁は、コモンモードのスパイクやサージの伝達を抑制する光結合によって提供されます。モジュールの電源は+5VDC、±5%です。 モジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対して高レベルの耐性を備えています。
