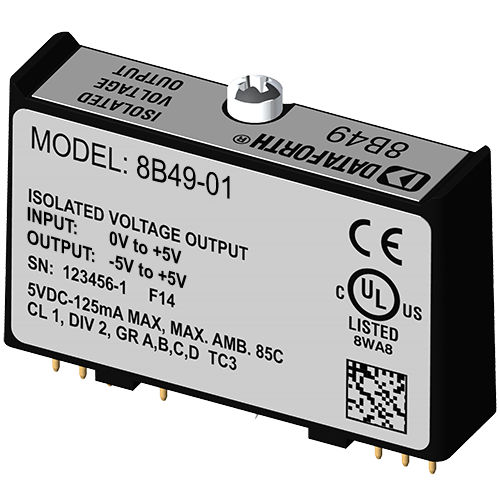

出力信号処理モジュール 8B49-01

電圧

8Bモジュールは、実際のプロセス信号を監視し、データ収集システムにハイレベル信号を供給するための最適なソリューションです。各8B49モジュールは、非絶縁ソースからの入力信号を受け入れ、信号を絶縁、フィルタリングし、高レベルのプロセス電圧出力に変換します。 信号のフィルタリングは、時間応答と周波数応答が最適化された4極フィルタを用いて達成され、100Hz以上のノーマルモード除去を10分あたり80dB提供します。このフィルターの1極はシステム側にあり、残りの3極は絶縁フィールド側にあります。 8B49モジュールの特別な出力回路は、連続40VACまでの電力線電圧の偶発的な接続に対する保護を提供します。I/Oおよび電源端子のクランプ回路は、有害な過渡現象から保護します。 このモジュールは、クラスI、ディビジョン2の危険な場所に設置できるように設計されており、環境ノイズに対する高い耐性を備えています。
