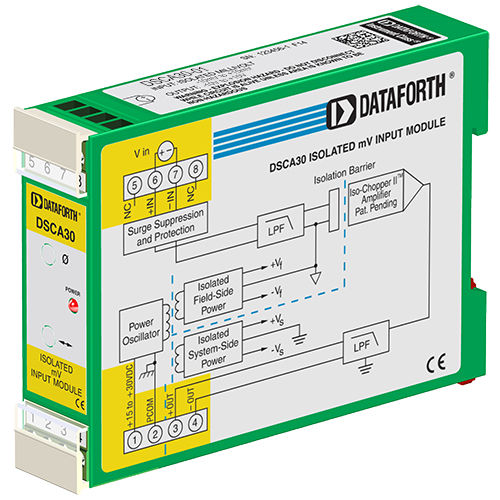

入力信号処理モジュール DSCA30-01

電圧絶縁DINレール

各DSCA30/31電圧入力モジュールは、フィルタリング、絶縁、増幅され、ハイレベル電圧出力に変換されるアナログ入力を1チャンネル提供します。信号のフィルタリングは、60Hzで85dB、50Hzで80dBのノーマルモード除去を提供する5極フィルタで達成されます。アンチエイリアスN極はアイソレーション・バリアのフィールド側にあり、他の4極はシステム側にある。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路でチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝送を抑制する独自の技術が用いられている。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ電源が端子3（+OUT）に供給され、ループ・リターンは端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかです。 特別な入力回路は、ANSI/IEEE C37.90.1で定義されているように、最大240VACまでの電力線電圧の偶発的な接続や過渡現象に対する保護を提供します。信号出力と電源入力端子にも保護回路があり、過渡現象や電源の反転を防ぎます。信号線と電源線は、システムの組み立てと再構成を容易にするため、プラグイン可能な端子台にあるネジ端子を使用してモジュールに固定されています。 モジュールは経時安定性に優れ、再校正の必要はありませんが、微調整が必要な状況に対応するため、ゼロとスパンの設定は±5％まで調整可能です。調整はフロント・パネル・ラベルの下にあるポテンショメーターで行い、使いやすいように非対話型になっています。
