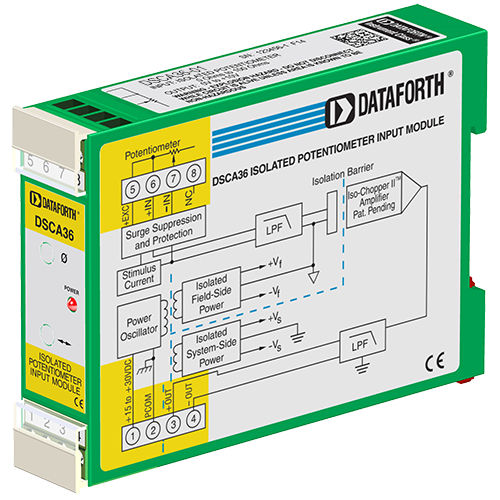

入力信号処理モジュール DSCA36-01

電位差計用絶縁DINレール

各DSCA36ポテンショメータ入力モジュールは、フィルタリング、絶縁、増幅、および高レベル電圧出力に変換されるポテンショメータ入力の単一チャンネルを提供します。信号のフィルタリングは、60Hzで85dB、50Hzで80dBのノーマルモード除去を提供する5極フィルタで達成されます。アンチエイリアス極はアイソレーション・バリアのフィールド側にあり、他の4極はシステム側にある。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝送を抑制する独自の技術が用いられている。 ポテンショメーターの励磁は、精密電流源を使用してモジュールから行われます。リード補償は、リード抵抗の影響をキャンセルする2つの電流経路のマッチングによって達成されます。励磁電流は小さく（約0.25mA）、センサーの自己発熱を最小限に抑えます。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ供給が端子3（+OUT）にあり、ループリターンは端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかになります。 特別な入力回路は、ANSI/ IEEE C37.90.1で定義されているように、最大240VACまでの電力線電圧の誤接続や過渡現象に対する保護を提供します。信号出力端子と電源入力端子にも保護回路があり、過渡現象や電源の反転から保護します。信号線と電源線は、システムの組み立てと再構成を容易にするため、プラグイン可能な端子台にあるネジ端子を使用してモジュールに固定されています。
