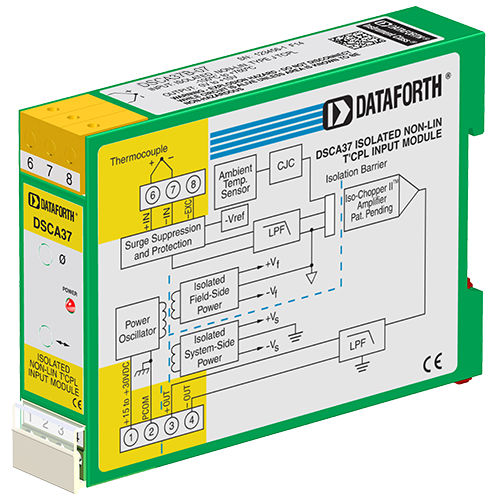

入力信号処理モジュール DSCA37B-07

熱電対用絶縁DINレール

各DSCA37非直線化熱電対入力モジュールは、フィルタリングされ、絶縁され、増幅され、高レベル電圧出力に変換される熱電対入力の単一チャンネルを提供します。信号のフィルタリングは、60Hzで85dB、50Hzで80dBのノーマルモード除去を提供する5極フィルタで達成されます。アンチエイリアス極はアイソレーション・バリアのフィールド側にあり、他の4極はシステム側にある。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝送を抑制する独自の技術が用いられている。 DSCA37は、8種類の業界標準熱電対にインターフェースできます：各モジュールには、熱電対ワイヤーとモジュール上の入力ネジ端子によって形成される寄生熱電対を補正する冷接点補正機能があります。アップスケールのオープン熱電対検出は、内部回路によって提供されます。ダウンスケール表示は、入力端子台のネジ端子6と8の間に47 MOhm、±20%の抵抗を取り付けることで実装できます。
