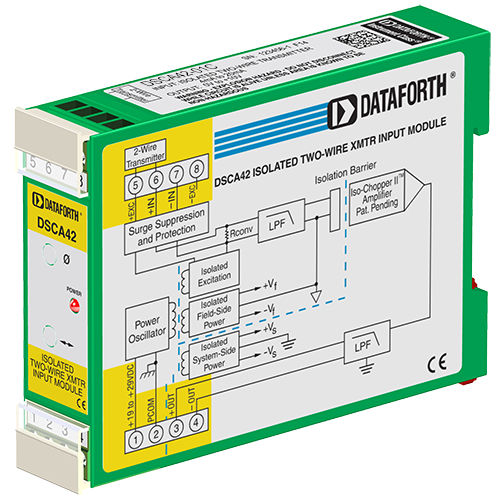

入力信号処理モジュール DSCA42-01C

電流変換器用絶縁

各DSCA42 2線式トランスミッタ・インターフェイス・モジュールは、4～20mAのプロセス電流入力の1チャンネルを提供し、フィルタリング、絶縁、増幅され、高レベル電圧出力に変換されます。絶縁された24V電源は、2線式トランスミッタに電力を供給します。信号のフィルタリングは、ステップ応答用に最適化された5極フィルタで実現されます。アンチエイリアス極は絶縁バリアのフィールド側にあり、他の4極はシステム側にある。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によってチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝達を抑制する独自の技術が用いられている。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ電源が端子3（+OUT）に供給され、ループ・リターンは端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかです。 特別な入力回路は、ANSI/ IEEE C37.90.1で定義されているように、最大240VACまでの電力線電圧の誤接続や過渡現象に対する保護を提供します。信号出力端子と電源入力端子にも保護回路があり、過渡現象や電源の反転から保護します。信号線と電源線は、システムの組み立てと再構成を容易にするため、プラグイン可能な端子台にあるネジ端子を使用してモジュールに固定されています。
