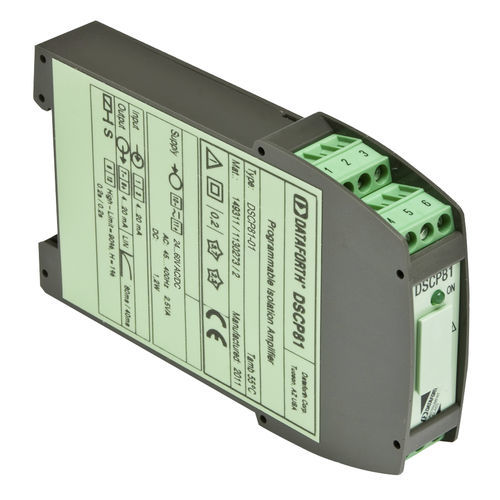

入力信号処理モジュール DSCA81-01

電圧電流DINレール

各絶縁型DSCP81シグナル・コンディショナは、最大±1000VDCの電圧と最大±100mAの電流を測定できるように設計されています。入力タイプ、測定範囲、その他の機能はソフトウェアで設定可能です。DSCP81のプログラムには、RS-232Cシリアルポート付きのPC、DSCX-787およびDSCX-587インタフェースケーブル、DSCX-557設定ソフトウェアが必要です。 DSCP81は、電流または電圧入力にインターフェースし、電流または電圧出力を提供します。入力フィルタ特性、入出力レンジ、入力信号の線形化、信号の反転、およびオプションのアラーム・リレー出力は、すべてユーザーがソフトウェアで設定できます。入力信号は、最大50ポイントの補間を使用して線形化できます。オプションとして、ユーザは設定可能なパラメータをすべて指定し、工場出荷時の設定を要求することができます。 24～60VDC/ACと85～230VDC/ACの2つのモデルがあります。DSCX-557コンフィギュレーション・ソフトウェアは、コンフィギュレーション設定の照会、印刷、保存、入力測定値の表示、補間テーブルポイントの表示が可能です。
