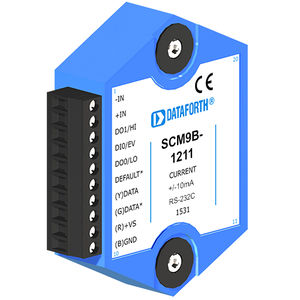

センサー・コンピューター信号処理モジュール SCM9B-12xx Series

アナログインプット電流スケーラブルな出力

SCM9B-1000/2000センサ・コンピュータモジュールは、標準シリアルI/Oポートを持つパーソナルコンピュータやその他のプロセッサベースの機器をベースとしたデータ収集システム用に設計された完全なソリューションのファミリーです。このモジュールは、アナログ入力信号を工学単位に変換し、標準RS-485またはRS-232Cポートを持つ任意のホストにASCII形式で送信します。これらのモジュールは、温度、圧力、電圧、電流、およびさまざまな種類のデジタル信号を測定できます。モジュールは多種多様なセンサーに直接接続でき、すべての信号調整、スケーリング、線形化、工学単位への変換を実行します。各モジュールはまた、ソリッドステートリレーまたはTTL信号を介してデバイスを制御するためのデジタルI/Oラインを提供します。これらのデジタルI/Oラインは、内蔵リミット設定機能とともに、アラームおよび制御出力を提供します。 モジュールには、設定するポットやスイッチはありません。アドレス、データ・レート、パリティ、アラーム、エコーなどの機能は、モジュールにアクセスすることなく、通信ポート上の簡単なコマンドを使用して選択可能です。選択内容は不揮発性EEPROMに保存され、電源を切ってもデータは保持されます。 2000シリーズは、1000シリーズのセンサーインターフェースの拡張バージョンです。2000シリーズでは、出力データを任意の工学単位でスケーリングできます。2000シリーズでは、非線形伝達関数をプログラムすることもできます。この機能は、非標準センサーを線形化したり、入力の非線形関数である工学単位で出力を提供するために使用できます。
