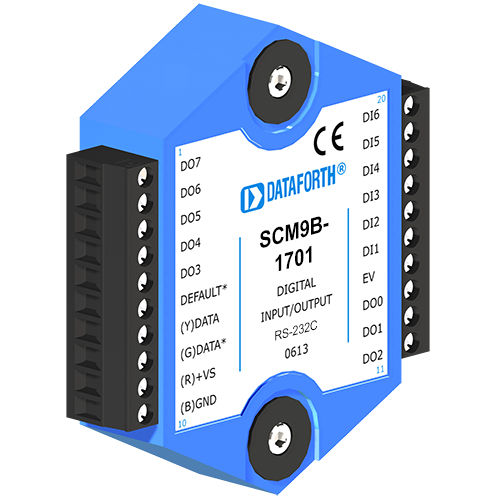

センサー・コンピューター信号処理モジュール SCM9B-1701

デジタル入力デジタルアウトプット

SCM9B-H1750/H1770デジタルI/Oインターフェースは、SCM9B-1700シリーズのリモートI/O機能を拡張するために設計されています。コマンドは、コンピュータやモデムの標準シリアルI/OポートからRS-232またはRS-485リンク経由で通信されます。H1700シリーズ・ボードのコマンド・セットは1700シリーズ・モジュールと同じです。 H1750は、16チャネルまたは24チャネルの業界標準ソリッドステート・リレー・ラック（Dataforth部品番号SCMD-PB16またはSCMD-PB24）に直接インターフェースするように設計されています。H1770は、最大4台の16チャンネル・ラック（SCMD-PB16）に接続できます。SCM9Bモジュールと同様に、RS-485通信とSCM9B-A1000リピータを使用して、最大124枚のボードをマルチドロップできます。 I/Oチャンネルは、ユーザが指定した組み合わせで入力または出力に設定できます。入出力構成は、通信ポートを介していつでも変更することができます。I/O割り当ては不揮発性メモリに保存され、ユニットの電源が投入されると自動的にロードされます。すべてのボードには、スクリューターミナルプラグまたはリボンコネクタとキャプティブマウントハードウェアが付属しています。
