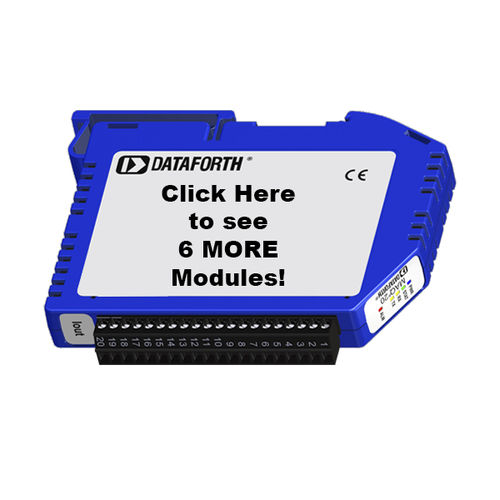

入力信号処理モジュール MAQ20-ISOVx Series

電圧電流絶縁

MAQ20-ISOMVおよびMAQ20-ISOV電圧入力モジュールとMAQ20-ISOI電流入力モジュールは、幅広いアナログ電圧・電流信号を高精度に測定するために、複数の信号レンジと高分解能変換を備えた8つの絶縁入力チャンネルを提供します。すべてのチャンネルは、レンジ、アラームリミット、平均化、高速バーストスキャンを個別に設定可能で、最も要求の厳しいアプリケーションに適合します。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェイルセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。信号帯域幅は、電圧入力で1kHz、電流入力で1kHzです。バースト・スキャン・モードにより、1チャンネルあたり最大5kS/sの同時キャプチャが可能です。フィールドI/O接続は、配線シールドの終端用に4つのポジションが用意されたプラグ式端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、不注意による配線ミスに備えて、各チャンネルは240Vrmsの連続過負荷まで保護されています。さらに、MAQ20-ISOMV、-ISOV、-ISOIモジュールは、連続300Vrmsのチャネル間絶縁を備えています。過負荷のチャンネルがモジュール内の他のチャンネルに悪影響を与えることはなく、データの整合性が保たれます。
