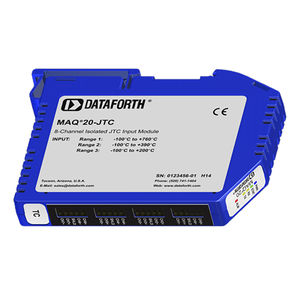

入力信号処理モジュール MAQ20-Jxx Series

熱電対用DINレール

MAQ20熱電対アナログ入力モジュールは、8差動入力チャンネルを備えています。タイプJ、タイプK、タイプT、タイプR、タイプSの熱電対に対応する個別のモデルが用意されています。冷接点補償は4つの内部センサーを使用し、どのようなシステム構成でも、またシステムの全動作温度範囲にわたって、業界をリードする測定精度を実現します。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するよう、レンジ、アラームリミット、平均化について個別に設定可能です。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェイルセーフ動作を保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングは、50Hzと60Hzのライン周波数を除去します。フィールドI/O接続は、配線シールドの終端用に4つの位置が用意されたスプリングケージ端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて連続150Vrmsの過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさないため、データの整合性が保たれます。
