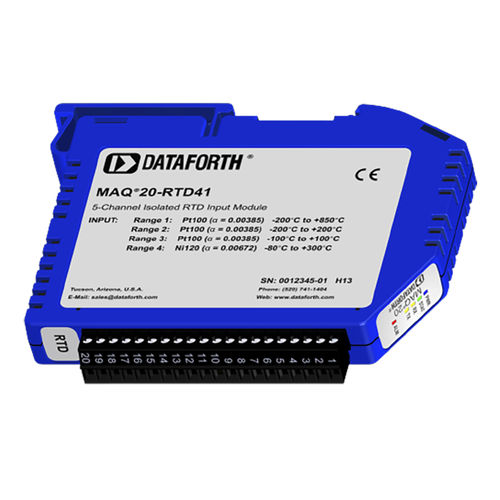

アナログインプット信号処理モジュール MAQ20-RTD41

測温抵抗体（RTD）用DINレール4芯

2つのMAQ20抵抗入力モジュールが提供されます。1つは3線式センサにインターフェースし、6つの入力チャンネルを持ち、もう1つは4線式センサにインターフェースし、5つの入力チャンネルを持ちます。3線式モジュールは3種類のセンサに対応します：4線式モジュールは、100Ù Ptおよび120Ù Ni RTD、ポテンショメーター、4線式モジュールは、100Ù Ptおよび120Ù Ni RTDに対応します。3線式センサーを使用する場合、センサーの自己発熱を最小限に抑え、リード線の抵抗誤差をキャンセルするために、高精度の低電流源が使用されます。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、センサー、レンジ、アラーム、および平均化について個別に設定可能です。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングは、50Hzと60Hzのライン周波数を除去します。フィールドI/O接続は、配線シールドの終端用に指定された位置のプラグ式端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて240Vrmsの連続過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさず、データの完全性を保ちます。
