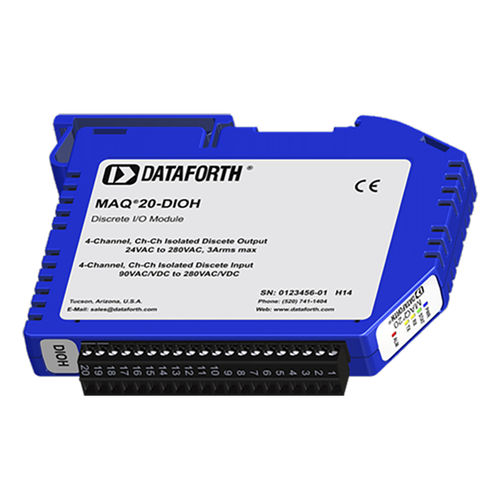

アナログ入出モジュール MAQ20-DIOH

マルチチャンネルDINレール

MAQ20-DIOHディスクリート入出力モジュールは、4つの絶縁ディスクリート入力と4つの絶縁ディスクリート出力を備えています。入力チャンネルは90-280VAC/VDC信号を受け入れ、出力チャンネルは最大3AのAC負荷で24-280VAC信号を切り替えます。注：DIOH出力チャンネルは、AC負荷のみを切り替えます。 ディスクリート出力チャンネルは、電源投入時またはモジュールリセット時に設定される、ユーザーが設定可能なデフォルト出力状態を持っています。標準的なディスクリートI/Oの実行に加えて、チャネルは7つの特殊機能を実行するように構成することができます：パルス/周波数カウンタ、デバウンス付きパルス/周波数カウンタ、波形測定、イベント間時間、周波数ジェネレータ、パルス幅変調（PWM）、ワンショット・ジェネレータです。最大4つの特殊機能を同時に実行可能。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠な監視と警告機能を提供します。フィールドI/O接続は、プラグ式端子台で行います。 入力とバスの絶縁は1500Vrms、チャンネルとチャンネルの絶縁は300Vrmsです。各チャンネルは、不注意による配線ミスに備え、継続的な過負荷保護と逆接続保護を備えています。
