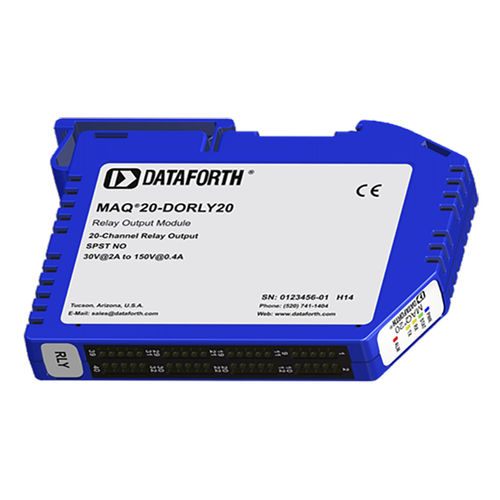

リレー出力機能付出力モジュール MAQ20-DORLY20

アナログ8リレー出力オートメーション

MAQ20-DORLY20モジュールは、30Vで2A、150Vで0.4Aの切り替えが可能な20個の絶縁SPSTラッチングリレー出力チャンネルを備えています。各チャンネルには、物理的な出力状態を確認するための接点状態リードバックがあります。リレーは個別またはブロック単位で制御でき、ユーザー設定可能なデフォルト出力状態があり、電源投入時、電源喪失時、モジュール・リセット時に設定され、重要なアプリケーションのフェイルセーフ動作を保証します。リレー状態制御は、標準または反転ロジックとしてユーザー定義できます。絶縁されたフィールド出力は、過酷な産業環境用に設計されており、高速スイッチング時間を備えています。高度な出力機能SPDT、DPDT、4x5クロスポイントマトリックス、8チャネル差動マルチプレクサ、20:1マルチプレクサ、およびヌルモードは、外部フィールド端子台配線で構成され、モジュールコマンドで制御されます。フィールド出力接続は、高密度スプリングケージ端子台を介して行われます。予備電力は保存され、モジュール電力損失時にユーザー定義のリレー状態への予測可能なシャットダウンに使用されます。 出力からバスへの絶縁は堅牢な1500Vrmsで、不注意による配線ミスに備えて各チャンネルは最大150Vrmsの連続過負荷まで保護されています。150Vrmsのチャンネル間絶縁により、モジュールは共通の信号グラウンドを持つ機器や、複数の基準電位を持つ異なる機器を制御することができます。 狭いモジュール・パッケージ内でチャンネル数が多いため、貴重な実装スペースを節約しながら、優れた機能を提供します。高密度であるため、チャンネルあたりのコストを最小限に抑え、経済的な制御ソリューションを実現します。
