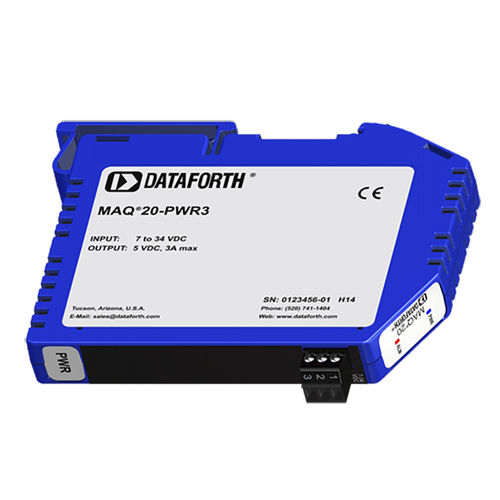

ブーストモードI/O供給電源モジュール MAQ20-PWR3

マルチチャンネル

MAQ20システムは、DINレールマウント、プログラマブル、マルチチャンネル、シグナルコンディショニング入出力モジュールおよび通信モジュールで構成されています。システム電源は通信モジュールに接続され、通信モジュールがI/Oモジュールに電源を供給します。 通信モジュールは、システムバックボーンを介して最大3Aで5VDCを供給します。これは、ほとんどの一般的なシステムには十分すぎるほどです（標準入力モジュールは150mWを消費します）。しかし、MAQ20 I/Oモデルの中には、フィールドI/Oデバイスに大量の電力を供給するものがあり、これらの多くが1つのシステムで使用されている場合、電源要件が通信モジュールの電力出力を超えることがあります。このような高い消費電力のニーズに対応するため、1つまたは複数のMAQ20ロードシェア電源モジュール（MAQ20-PWR3）を1つのバックボーン上の任意のI/Oモジュールスロットに取り付けて、必要な追加電力を供給することができます。 ロードシェア電源モジュールは、競合製品と比較してシステム面で大きな利点を提供します。MAQ20通信モジュールや他のロードシェア電源モジュールと、I/Oモジュールの負荷要件を均等にシェアする高度な回路を備えています。Dataforthは、逆電力、過負荷、過渡吸収回路をロードシェア電源モジュールと通信モジュールの両方に設計し、故障条件下でもシステムを確実に保護します。さらに、ホットスワップ可能なモジュールです。 主な機能は、I/Oモジュールが通信モジュールが提供できる以上の電力を必要とするシステムに余分な電力を供給することですが、ロードシェア電源モジュールは、3A（15W）未満の負荷に冗長電力を提供するためにも使用でき、システムの信頼性を高めます。
