入出モジュール用バックプレーン SCM series

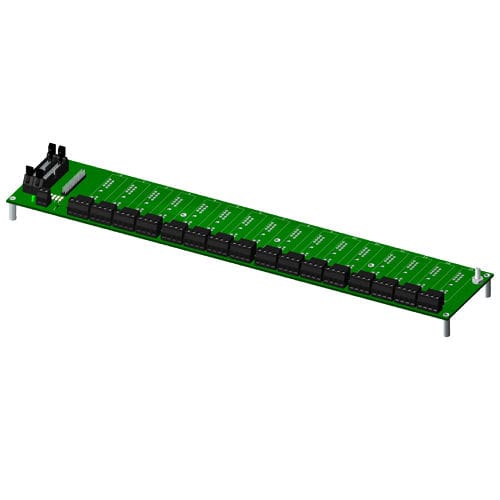

バックパネルは、SCM5Bアナログモジュールを自由に組み合わせて使用できます。19インチメタルラックにマウントできます。SCMPB01はアドレス指定不可のアナログI/O信号チャンネルを備えており、各モジュールに独自のアナログバスを提供します。このバックパネルを使用する場合、モジュール出力スイッチは連続的に「オン」になり、16個のモジュール出力すべてが同時に高速データ収集（ADC）ボードにアクセスできます。チャンネル間ブリッジジャンパーのセットは、絶縁の2つのレベルを提供し、出力モジュールの入力に入力モジュールの出力を接続することができます。A 温度センサーは、熱電対入力モジュールの冷接点補償を提供するために、各チャンネルに取り付けられています。フィールド接続は、各モジュールサイトで4つのねじ端子で終端されます。ホストシステムとの接続には、システムインターフェイスケーブルSCMを使用します。
