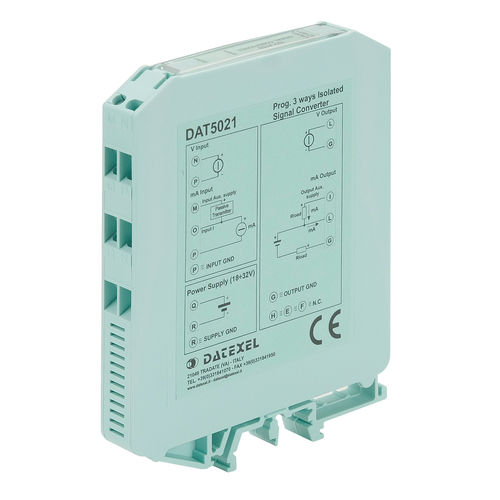

信号変換器 DAT5021

電圧/電流1アナログ入力1アナログ出力

コンバータDAT 5021は、入力に印加される正規化信号の値に比例する電圧または電流信号を出力するように設計されています。 ユーザーは、デバイスの側面にある適切なドアを開けた後に使用可能な適切なDIPスイッチによって、入力範囲と出力範囲をプログラムできます（「入力 範囲テーブル」と「出力範囲テーブル」のセクションを参照）。 デバイスの上部には、正しい電源状態を知らせるLEDPWRと、ゼロおよび スパン値の安定化のためのZEROおよびSPANポテンショメータがあります。 入力、電源、出力間の1500Vacアイソレーションは、最終的に存在するすべてのグラウンド・ループの影響を排除し、 産業用アプリケーションで見られる重い環境条件でのコンバータの使用を可能にします。 DAT 5021は入力側に補助電源を供給し、アクティブとパッシブの両方の電流ループを接続します。 さらに、出力側では、アクティブ負荷とパッシブ負荷の両方を接続するための補助電源を提供します。 DAT 5021 は米国市場向け UL 61010-1 指令、カナダ市場向け CSA C22.2 No 61010-1 指令に準拠しています。 これは、EN-50022およびEN-50035 規格に準拠したDINレール取り付けに適した厚さ12.5mmのプラスチック製エンクロージャに収容されています。
