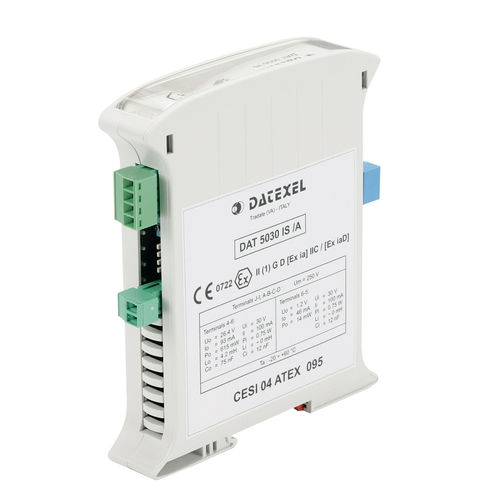

本質安全安全バリア DAT5030-IS-A

単一チャネル

DAT 5030 IS/Aデバイスは、ガルバニック絶縁された本質安全障壁であり、「関連装置」として定義されます。 入力はアクティブモードまたはパッシブモードの両方で0 ～ 20mAまたは4 ～ 20mAの電流ループを測定できます。補助電源は 危険領域（ZONE 0）を通して電流ループを供給できます。 測定値は電圧信号（0-10Vまたは2-10V）または電流信号（0-20mAまたは4-20mA）として出力に変換されます。 出力に接続された電流ループを供給するための補助電源が利用可能です。 入力範囲と出力範囲は、エンクロージャの側面にあるディップスイッチで設定できます（構成表を参照）。 装置のキャリブレーションは、 エンクロージャの側面にあるトリマー（ゼロおよびSPAN）を使用して行うことができます。 DAT 5030 IS は 3 方向アイソレーションを備えています。入力 (危険区域デバイスに接続) は、電源と出力から 2000 Vac 絶縁されています (安全区域に接続されています)。 電源と出力は、それらの間で 1500 Vac 絶縁されています。 このデバイスには、20 ～ 30 Vdc の電圧で電力を供給する必要があります。緑色の「PWR」が点灯していることは、正しい電源を示しています。
