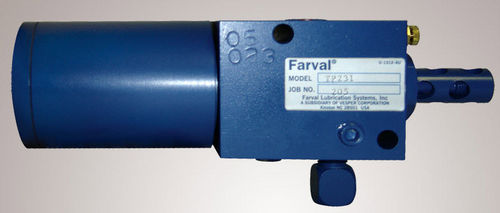

ピストン式ポンプ TP

空圧自吸式産業用

アプリケーション TPポンプは、空圧式の単動式ピストンポンプです。 放電容量は、1ストロークあたり0.57ccから1.1ccまで調整可能です。 50:1 の高圧力比は高い出口圧力を提供し、最も堅牢なアプリケーションにも適しています。 ポンプは3 貯水池、2.3kg、4.5kg、5.0kgの選択肢があります。 低レベルスイッチは、すべてのユニットで標準です。 機能 エアインレットポートから空気が供給されると、エアピストンが前方に移動し、リターンスプリングを圧縮します。 エアベントプラグを通して空気が排出されます。 プランジャが潤滑剤入口ポートを通過すると、残りの潤滑剤は出口チェックバルブを通ってメインラインに排出されます。 ポンプのストローク、したがって出口のボリュームは、出力調整ネジで設定されます。 これは、最初に止めネジを取り外すことによってアクセス可能です。 プランジャは調整ネジの端に接触し、ストロークの端を示します。 3/2電磁弁を通して空気が排出されると、リターンスプリングはピストンを再び押し戻します。 潤滑剤は潤滑剤の入口ポートを通して引き込まれ、出口チェックバルブは出口ポートを密閉します。 空気ブリード弁が追加され、これは計量チャンバを無効にするためにポンプのプライミングに使用される。
