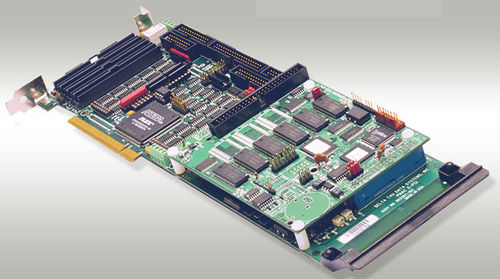

8 軸動作制御カード PMAC2 PCI

ステッピングアドバンスPID

この板はホスト コンピューターのPCIスロットに取付けられているか、または独立動きのコントローラーとして使用することができる。適切な付属ACC8xと結合されたとき、それは段階的な、デジタルPWMまたはアナログ±10 VDCのアンプ命令信号の4本か8本の斧を提供する。この動きのコントローラーは幅木およびCPUのピギーバック板で構成される。CPUボードは高速プロセッサまたは高度のターボCPUのタイプにお好みであれば改善することができる。PCはPCIスロットまたはRS-232かRS-422シリアル ポートを通ってPMACと独立操作が（すなわちPCなしで）望まれれば伝達し合うことができる。 ハードウエア特徴 40 MHz DSP563xx CPU （選択5AF） 128K X 24内部ゼロ待ち時間州SRAM 最新リリースファームウェア版。 RS-232シリアル・インタフェース、33のMHz PCIのバス・インターフェース 4つのチャネルの軸線インターフェイス回路部品、それぞれを含んで: 1) 次のいずれかとして構成可能3組の出力命令信号セット: 2) 外的なDACsの1脈拍及び方向への2つのシリアル データの流れ 3) 3つのPWMのトップおよび底組 4) 3チャネル（索引のABのクォード）の差動/片端接地 9つの入力旗、2つの出力旗 2つの外的な連続ADCsの8から18ビットへのインターフェイス 2つのチャネル補足インターフェイス回路部品、それぞれを含んで: 1) 2チャネル（ABのクォード）の差動/片端接地のエンコーダーの入力 2) 1つの出力命令信号は脈拍および方向またはPWMのトップおよび底組として構成可能置いた 表示、muxed入力/出力の直接入力/出力インターフェイス港 緩衝記憶拡張機構の港 時計の水晶との+/-100 PPMの正確さ PID/notch/feedforwardのサーボ アルゴリズム 郵送物の日付からの1年の保証
