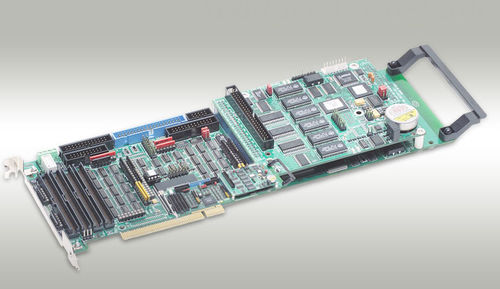

多軸動作制御カード TURBO PMAC2 PCI

ステッピング一体型PCI

ターボPMAC2 PCIはsinewaveか直接PWMサーボ ドライブと脈拍および方向段階的なドライブにインターフェイスのために最大限に活用される板のターボPMAC系列のメンバーである。それは制御の32本の斧が可能である。それは機内軸線インターフェイス回路部品の8つまでのチャネルがあることができる。それはまた拡張の港を通してACC-24PかACC-24P2 ISAフォーマット板に接続される店頭取引の軸線インターフェイス回路部品の32までのチャネルを支えることができる（PCIのフォーマットのACC-24板はまだ利用できない）。 ターボPMAC2 PCIはCPUボードを含んでいて小さいピギーバック板が大型PCIバス拡張カード、である。このピギーバック板は次のスロットの部分を占めるが、½のサイズの板はこの次のスロットで許可される。ターボPMAC2-PCIはPCIバス コミュニケーションが可能な間、また作動させた独立であり、RS232かRS422シリアル ポートと伝達し合うことができる。 ハードウエア特徴 80 MHz DSP56303 CPU （120 MHz PMACの等量） 128K X 24 SRAMの編集された/組み立てられたプログラム記憶（5C0） 128K X 24のSRAMのユーザのデータの記憶（5C0） ユーザー バックアップ及びファームウェア（5C0）のための1M x 8フラッシュ・メモリ 最新リリースファームウェア版 RS-232serialインターフェイス、PCI （PC）のバス・インターフェース 1つの16ノード マクロ インターフェイスIC 4つのチャネルの軸線インターフェイス回路部品、それぞれを含んで: 次のいずれかとして構成可能3組の出力命令信号セット: 1) 外的なDACsの1脈拍および方向への2つのシリアル データの流れ 1) 3つのPWMのトップおよび底組 3チャネルの差動/片端接地のエンコーダーの入力 9つの入力旗、2つの出力旗 2つの外的な連続ADCsの8から18ビットへのインターフェイス
