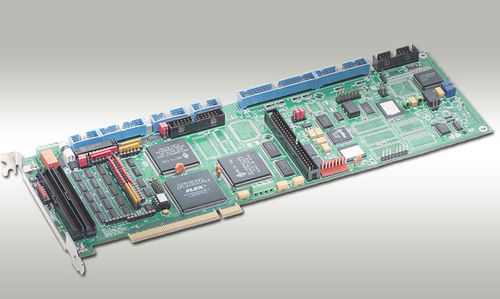

多軸動作制御カード TURBO PMAC2 PCI LITE

ポリカーボネート建築に基づく一体型PCI バス

この板はPCIバス ホスト コンピューターに取付けられているか、または独立動きのコントローラーとして使用することができる。適切な付属ACC8xと結合されたとき、それはアナログ±10V、デジタルの、または脈拍および方向アンプ命令信号の4本の斧を提供する。この板は任意ACC-24P2板が提供する必要なチャネルを加えるとき32本までの斧を制御できる。PCはPCIスロットまたはRS-232かRS-422シリアル ポートを通ってPMACと独立操作が（すなわちPCなしで）望まれれば伝達し合うことができる。 ハードウエア特徴 80 MHz DSP56303 CPU （120 MHz PMACの等量） （サーボ第1斧15本及び代わりのための速い内部メモリ） 128K Xは24 SRAMの編集された/組み立てられたプログラム記憶（5C0） （ファームウェアのために、PLCs、ユーザー作成のservo及び段階を編集した） 128K X 24のSRAMのユーザのデータの記憶（5C0） （動き及びuncompiled PLCのprogsの変数、テーブルのために、緩衝） ユーザー バックアップ及びファームウェア（5C0）のための1M x 8フラッシュ・メモリ 最新リリースファームウェア版 RS-232シリアル・インタフェース、PCIのバス・インターフェース 4つのチャネルの軸線インターフェイス回路部品、それぞれを含んで: 次のいずれかとして構成可能3組の出力命令信号セット: 1) 外的なDACsの1脈拍および方向への2つのシリアル データの流れ。 2) 3つのPWMのトップおよび底組 2) 3チャネル（索引のABのクォード）の差動/片端接地のエンコーダーの入力 3) 9つの入力旗、2つの出力旗 4) 2つの外的な連続ADCsの8から18ビットへのインターフェイス
