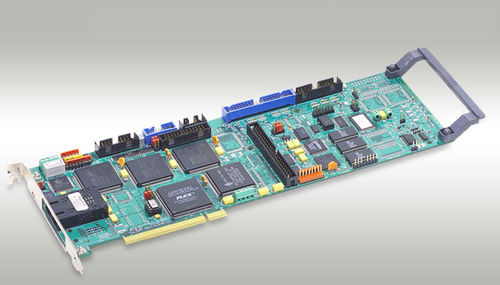

多軸動作制御カード TURBO PMAC2 PCI ULTRALITE

PID一体型PCI バス

従ってターボPMAC2 PCI Ultraliteはマクロ リングを通してシステムにインターフェイスのために最大限に活用される板のターボPMAC系列のメンバーで、（それにUltraliteを作るものが）の機内軸線インターフェイス回路部品含んでいない。それはマクロ リングを通して32本までの斧に命じることができる。それはまた拡張の港を通してACC-24PかACC-24P2板に接続される店頭取引の軸線インターフェイス回路部品の32までのチャネルを支えることができる。 ターボPMAC2 PCI Ultraliteは大型PCIバス拡張カードである。PCはPCIスロットまたはRS-232かRS-422シリアル ポートを通ってPMACと独立操作が（すなわちPCなしで）望まれれば伝達し合うことができる。 ハードウエア特徴 80 MHz DSP56303 CPU （120 MHz PMACの等量） 128k X 24 SRAMの編集された/組み立てられたプログラム記憶（5C0） 128k X 24のSRAMのユーザのデータの記憶（5C0） ユーザー バックアップ及びファームウェア（5C0）のための1M x 8フラッシュ・メモリ 最新リリースファームウェア版 RS-232/422シリアル・インタフェース、PCIのバス・インターフェース 1つの16ノード マクロ インターフェイスIC マクロ リング回路部品（コネクターなしで;選択する見なさい。及びC） （機内軸線インターフェイス回路部品無し） 2つのチャネル補足インターフェイス回路部品、それぞれを含んで: 1）2チャネルの差動/片端接地のエンコーダーの入力 2）1つの出力命令信号は、脈拍および方向またはPWMのトップおよび底組として構成可能置いた 3）表示、マクロは、入力/出力の直接入力/出力インターフェイス港をmuxed PID/notch/feedforwardのサーボ アルゴリズム 延長棒配置のサーボ アルゴリズム
