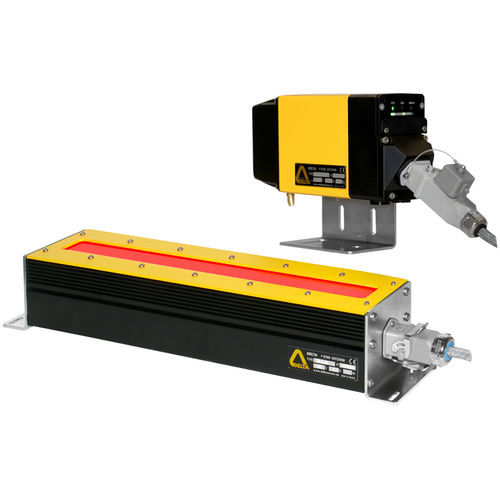

多孔性検知器 DTR540 / EMR-C

受信機DTR540はリニアフォトダイオードアレイ検出器です。EMR-C赤色LEDエミッタとの組み合わせにより、2つのストリップ間の溶接部を特定するための溶接穴を検出することができます。 レシーバーはレンズ、リニアダイオードアレイ、処理ユニットで構成され、鋳造アルミケースに収納されています。観察領域の画像はダイオード・アレイに焦点を合わせます。受光器DTR540の出力は、発光器EMR-Cを背景に視野内に穴が見えると切り替わります。 DELTAは、溶接検出のさまざまな可能性を満たすために、2つのモデルの溶接穴検出器を提供しています： - DTS240/EMR-M：標準的な用途で、穴の深さが340mm未満、ストリップがエミッタを完全に覆う場合。 - DTR540/EMR-C：穴位置のばらつきが大きい、幅が狭い、ストリップの中心がずれているなどのアプリケーション用（従来のDTR340に代わるもの）、または2つの穴を同時に検出するアプリケーション用（従来のDTR522に代わるもの）。
