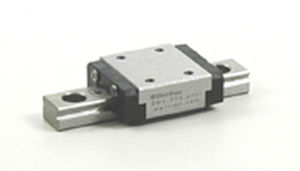

再循環ボール搬送付きリニアガイド BSGS8-1-40

40 mm精密スチール製

循環型ボールスライドガイド(RBSG) ファミリーBSGS8 モデルBSGS8-1-40 価格： $ 83.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 8 (0.315) B : 17 (0.669) L2 : 23.5 (0.925) L1 : 21.9 (0.862) W : 2.5 (0.098) P1 : 12 (0.473) P2 : 8 (0.315) S1：M2 e1 : 2.5 (0.098) L3 : 15.1 (0.594) W2 : - S2 : - e2 : - b : 6.5 (0.256) 基本定格荷重 : kgf (lbf) ダイナミックC：110（242 スタティックCo : 170(375) ガイドレールの寸法：mm（インチ P : 15 (.591) H1 : 4.7 (0.185) C : 7 (0.276) B1 : 3.5 (0.138) B2 : - W1 : 5 (0.197) d×g×h : 2.4×4.2×2.3 (.094 x .165 x .091) S3 Nタイプ : - - S3 Nタイプ N : 5 (0.197) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.01 (0.022) ガイドレール - Lb/ft (kg/m) : 0.19 (0.128) : mm（インチ 最大長さ : 700 (27.6)
