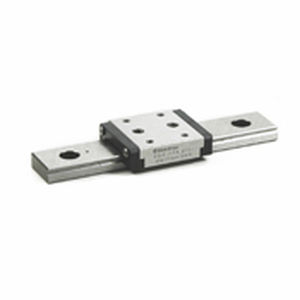

再循環ボール搬送付きリニアガイド BSGS9W-1-290

スチール製精密コンパクト

循環式ワイドボールスライドガイド(BSG-W) ファミリーBSGS9W モデルBSGS9W-1-290 価格： $ 394.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 9 (0.354) B : 25 (0.984) L2 : 31.5 (1.24) L1 : 1.185 (30.1) W : 3.5 (0.138) P1 : 18 (0.709) P2 : 12 (0.472) S1：M2.6 e1 : 2.5 (0.098) L3 : 22.1 (0.87) W2 : 12.5 (0.492) S2：M4 e2 : 3.5 (0.138) b : 7 (0.276) 基本定格荷重： kgf (lbf) ダイナミックC : 160 (352) スタティックCo : 250（551 ガイドレールの寸法：mm（インチ P : 30 (1.181) H1 : 5.2 (0.205) C : 14 (0.551) B1 : 7 (0.276) B2 : - W1 : 5.5 (.217) 縦×横×高：3.5×6×3.2 (.138 x .236 x .126) S3 Nタイプ： - - N N : 10 (0.394) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.02 (0.044) ガイドレール - Lb/ft (kg/m) : 0.5 (0.336) mm（インチ 最大長さ : 700 (27.6x)
