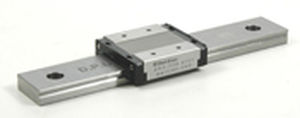

再循環ボール搬送付きリニアガイド BSG10-1-55

スチール製精密コンパクト

循環型ボールスライドガイド(BSG) ファミリーBSGS10 モデルBSGS10-1-55 価格： $ 107.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 10 (0.394) B : 20 (0.788) L2 : 30.5 (1.2) L1 : 28.1 (1.106) W : 2.5 (0.098) P1 : 15 (0.591) P2 : 10 (0.394) S1：M3 e1 : 3 (0.118) L3 : 20.4 (0.803) W2 : - S2 : - e2 : - b : 7.8 (0.307) 基本定格荷重 : kgf (lbf) ダイナミックC : 170（375 スタティックCo：250（551 ガイドレールの寸法：mm（インチ P : 20 (0.788) H1 : 5.5 (0.217) C : 9 (0.354) B1 : 4.5 (0.177) B2 : - W1 : 5.5 (0.217) D × G × H : 3.5 × 6 × 3.5 (.138 x .236 x .138) S3 Nタイプ： - - N N : 7.5 (0.295) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.02 (0.044) ガイドレール - Lb/ft (kg/m) : 0.31 (0.208) mm（インチ 最大長さ : 1000 (39.37)
