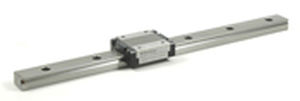

再循環ボール搬送付きリニアガイド BSG16-1-150

精密スチール製コンパクト

循環型ボールスライドガイド(RBSG) ファミリーBSG16 モデルBSG16-1-150 価格： $ 128.00 特に指定のない限り、すべての寸法はミリメートルで表示されます。 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 16 (.630) B : 32 (1.26) L2 : 42.5 (1.673) L1 : 38.5 (1.516) W : 3.5 (0.138) P1 : 25 (0.984) P2 : 20 (0.788) S1：M3 e1 : 4 (0.157) L3 : 29.5 (1.161) W2 : - S2 : - e2 : - b : 12 (0.473) 基本定格荷重 : kgf (lbf) ダイナミックC：370（815 スタティックCo：550（1212 ガイドレールの寸法：mm（インチ P : 40 (1.575) H1 : 9.5 (0.374) C : 15 (0.591) B1 : 7.5 (0.295) B2 : - W1 : 8.5 (0.335) D x G x H : 3.5 x 6 x 4.5 (.138 x .236 x .177) S3 Nタイプ : - - N N : 15 (0.591) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.06 (0.132) ガイドレール - Lb/ft (kg/m) : 1.02 (0.685) mm (in) 最大長さ : 1900 (74.8)
