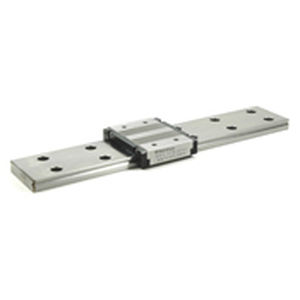

再循環ボール搬送付きリニアガイド BSGS16W-1-230

精密スチール製コンパクト

循環式ワイドボールスライドガイド(BSG-W) ファミリーBSGS16W モデルBSGS16W-1-230 価格： $ 281.00 特に指定のない限り、すべての寸法はミリメートルで表示されます 下記の総移動量は、1レールに1台のキャリッジを使用した場合です。 キャリッジの寸法：mm (in) H : 16 (0.63) B : 60 (2.362) L2 : 55.5 (2.185) L1 : 51.2 (2.016) W : 7.5 (0.295) P1 : 45 (1.772) P2 : 20 (0.788) S1：M4 e1 : 4.5 (0.177) L3 : 42 (1.654) W2 : - S2 : - e2 : - b : 13 (0.512) 基本定格荷重： kgf（lbf ダイナミックC：500（1102 スタティックCo：720（1587 ガイドレールの寸法：mm（インチ P : 40 (1.575) H1 : 9.5 (0.374) C : 42 (1.654) B1 : 9.5 (0.374) B2 : 23 (.906) W1 : 9 (0.354) 幅×奥行×高さ : 4.5×8×4.5 (.177 x .315 x .177) S3 Nタイプ ： - - N : 15 (0.591) 重量 : kg (lbs) キャリッジ - Lb (kg) : 0.15 (0.331) ガイドレール - Lb/ft (kg/m) : 2.95 (1.982) mm (in) 最大長さ : 1900 (74.8x)
