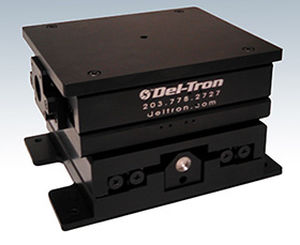

XY軸ポジショニングステージ

電動式精密ダブテール

カスタム位置決めステージ カスタムリニアモーションシステムのもう一つの例は、精密パンチプレス装置で使用されている旧式の手動操作のXYアリミゾステージの再設計でした。パンチプレスの自動化を目指すお客様は、既存のXYステージのフットプリントを維持しつつ、モーター制御によるカスタム位置決めシステムを必要としていました。デルトロンのエンジニアは、カスタムXY位置決めステージを設計し、クロスローラレールセットを使用することで、お客様の要求を満たす高荷重カスタムXYステージを作成することができました。設計上の課題の一つは、既存のフットプリントにステッピングモーターのためのスペースを確保する必要があったことです。私たちは、ベアリングハウジング、リードスクリュー、モーターカップリングを各軸の内部に取り付けることで、要求される移動量を維持しながらこれを達成しました。また、交換可能なトッププレートを採用することで、セットアップ時間を短縮し、カスタムリニアモーションシステムを完成させることができました。
