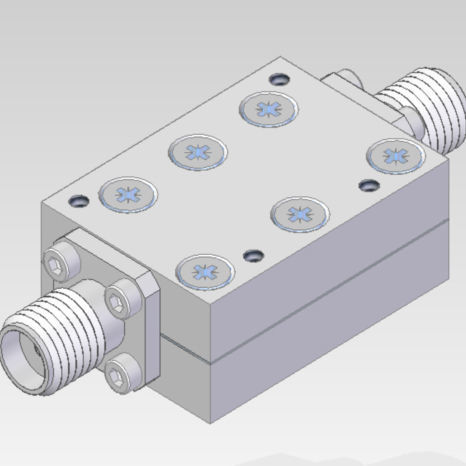

帯域通過フィルタ回路 BPF-SS-1200-20-2000-18000-21000-20-SF-SF

パワーDC入力

このSuspended Substrate Bandpass Filterは、2000 MHzから18000 MHzの帯域幅でハイエンドの性能を発揮します。実際、挿入損失は1dB以下、VSWRは2.0:1以下と非常に低い値を実現しています。さらに、DCから1200MHzまでは20dB、21000MHzからは20dBの強力な阻止特性を有しています。さらに、24.8 x 17.5 x 10.2 mm (0.98 x 0.69 x 0.4 Inch) という小さな体積で、最大2 W CWまでの平均入力電力に対応します。 このバンドパス・フィルタ（PN 800179）を使用すると、目的の周波数範囲の前後で寄生周波数を低減することができます。実際、DCから1200MHzまでの信号を20dBの減衰で、21000MHzから始まる信号を20dBの減衰でカットすることが可能です。 高い除去率に加え、低挿入損失（最大1dB）およびVSWR（最大2.0：1）により、帯域幅（2000～18000MHz）内の対象信号を劣化させることはありません。 24.8 x 17.5 x 10.2 mm の小型設計で、2W まで対応可能です。最大2Wの平均出力に対応し、SMAコネクタを装備しています。 この頑丈な設計は、すべての仕様を満たしながら、広い温度範囲（-40℃〜+70℃）で動作させることができます。 DETIは、本製品をオンサイトで製造しているため、品質保証が可能であり、3年間の保証を提供します。 本製品に関するカスタマイズやご質問は、お気軽にお問い合わせください。
