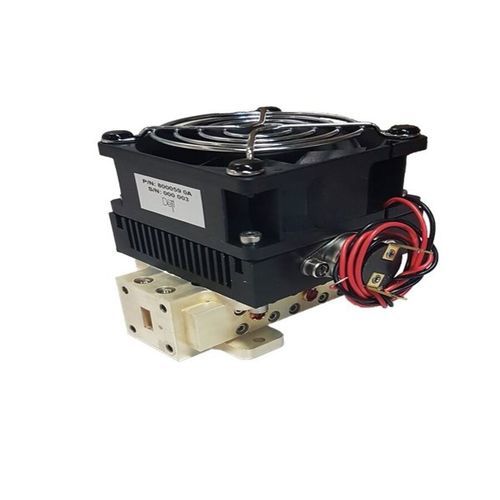

帯域通過フィルタ回路 BSF-WG-29700-29900-25-WR34-CUSTOM-800059

パワー入力信号

この導波管バンドストップフィルターは、27500～29500MHzと30000～31000MHzの信号の劣化を避けながら、29700～29900MHzの周波数帯をシャープに除去（25dB）することが可能です。実際、挿入損失は非常に小さく（1dB）、最大1.5:1のVSWRを実現しています。 このノッチフィルター 800059 は低い挿入損失および VSWR のおかげで変更されないことを保っている間興味のある周波数範囲内の不必要な信号を拒絶することを可能にします。このバンドリジェクションフィルターは、250Wまでなら性能を維持したまま、350Wまでならわずかな劣化で処理できるように特別に設計されています。このような高周波数でのパワーハンドリングを実現するために、12Vの1.8Wファンを付属しています。また、入力電力が350Wを超えた場合、温度が高くなりすぎるのを防ぐため、70°ビギタームも搭載しています。
