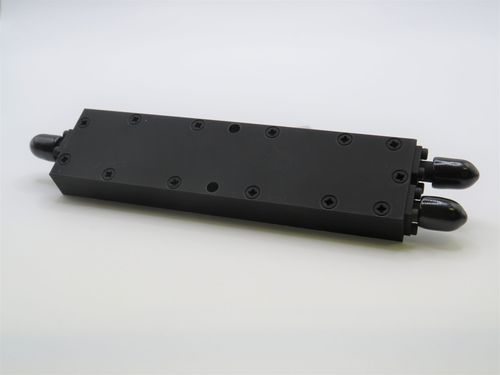

周波数分割器 DI-2-1000-18000-30-SF-SF

パワー応用軍隊用

本製品は，ウィルキンソン・ストリップライン技術に基づき，1000 ～ 18000MHz の周波数帯域をカバーする 2 ウェイ分圧器です。 小型で堅牢であり、優れた絶縁性と低挿入損失を実現しています。MIL-STD-202に準拠しており，商用，軍事用を問わず使用できます。 この2ウェイパワーデバイダ001633は、1000～18000MHzの周波数帯域をカバーしています。ウィルキンソン・ストリップライン技術によりコンパクトで堅牢、挿入損失1.5dB、振幅バランス0.5dB、位相バランス8度、絶縁17dB、VSWR1.6:1です。 パワーハンドリングは，VSWR1.20:1以上の出力ポートに負荷をかけた場合，入力ポートで平均30Wとなります。動作温度範囲は，-40°C ～ +85°C。保存温度範囲は，-55°C ～ +125°Cです。 本製品は，MIL-STD-202: Method 213 - Test condition C (100g 6ms ½), MIL-STD-202: Method 204D - Test condition A (10g / 10-2000Hz), MIL-STD-202: Method 107G - Test condition A (-40°C/+85°C) の熱衝撃と MIL-STD-202: Method 103 - Test condition B (95% 96H) の湿度への対応をしています。
