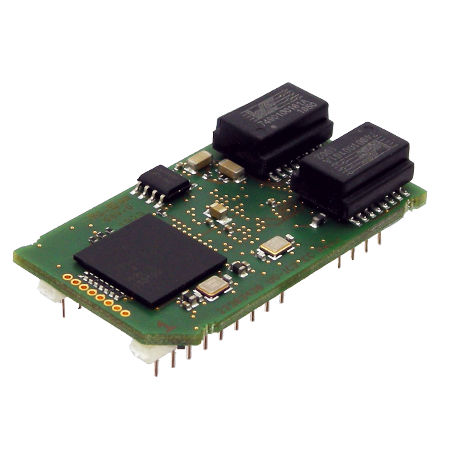

EtherCAT通信モジュール UNIGATE IC2-EtherCAT

データトランスミッション用プログラム可能

パワフルなオールインワンバスノードUNIGATE IC2は、ARM Cortex-M4プロセッサ技術をベースにしているため、実績のあるDeutschmann社のUNIGATE ICシリーズと比較して大幅な性能向上を実現しています。 UNIGATE IC2は、マイクロコントローラ、フラッシュ、RAM、オプトカプラ、バスドライバなどの他のすべてのコンポーネントで構成されており、25 mm x 45 mmの面積をカバーする32 DILの筐体で提供されています。組み込みソリューションは、UARTインターフェースを介して端末装置のマイクロコントローラに接続したり、スタンドアロンとして動作させることができます。ハードウェア開発は、IC2ソケットとバス固有のコネクタの統合に削減されます。 強力なオールインワンバスノードは、Deutschmann Automationが開発したスクリプト言語を介してプログラムすることができます。そのため、純粋なコンフィグレーションを介して提示できない、より複雑なアプリケーションをマッピングすることができます。Protocol Developerはスクリプトを生成するための無料ツールです。使いやすく、特にバス通信に最適化されています。スクリプトはすべてのUNIGATE IC2バリアント上で動作する。 データ UNIGATE IC2-EtherCAT。 - CoE（CANopen over Ethernet）をサポート - 100Mbit/s 全二重 - 絶縁型EtherCATインターフェース - 最大512バイトの入力および512バイトの出力データ - UART 最大6 MBaud - マスタモードでのSPIバス転送速度12Mbit/s - スレーブモードでのSPIバス転送速度10Mbit/s
