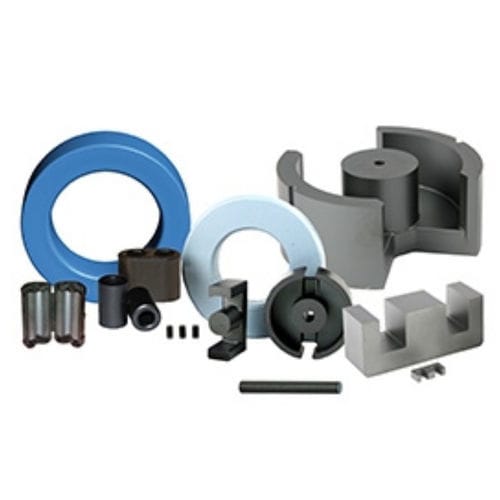

ソフトフェライト コア

MnZn

フェライトは、酸化鉄を主成分とする各種酸化物からなるセラミックスで、均質な材料である。 ソフトフェライトは化学組成により、マンガン亜鉛系フェライトとニッケル亜鉛系フェライトに分けられる。それぞれ、化学組成や製造技術を変えることで、多くのMnZn系、NiZn系の材料グレードを製造することが可能である。 マンガン-亜鉛系フェライト。ニッケル-亜鉛フェライトに比べ、最も一般的で、多くの用途に使用される。MnZnのカテゴリーでは、多種多様な材料が可能である。用途に応じて選択する必要がある。 ニッケル-亜鉛フェライト。MnZn系フェライトに比べ、数段高い材料抵抗率を特徴とする。NiZnフェライトは、l-2MHzから数百メガヘルツまでの動作に適した材料である。このような広い周波数範囲とさまざまな用途をカバーするために、長年にわたって多数のニッケル-亜鉛系材料が開発されてきた。ニッケルの化学組成、特にコバルトを含むものは、落下による機械的衝撃や研削加工などのストレスによって悪影響を受けることがある。その結果、透磁率の増加やコアロス（Qの低下）などの変化が起こることがあります。これらの変化は元に戻すことはできませんが、高温で熱処理することにより、初期の特性を取り戻すことができる場合があります。 コア形状コア形状は、特定の磁気的・機械的要件に合わせて調整することが可能です。Qの高いインダクタは、テレビ線の出力トランスとは異なるコア形状が必要です。
