照明LED ドライバー AL88xx, AP88xx, PAM28xx, ZXLD series

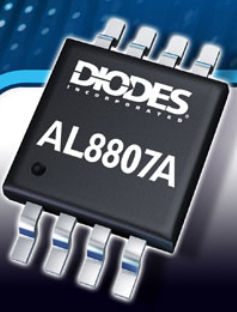

AL8807Aは、定電流でLEDを駆動するように設計された降圧DC/DCコンバータです。 このデバイスは、6V ～ 36Vの電圧源から直列に最大 9 個の白色の高輝度 LEDを駆動できます。 AL8807Aは拡張されたCTRLピン電圧範囲を備えており、アナログ調光範囲を10:1 以上に増やします。 改善されたアナログ調光範囲により、広いアナログ調光範囲を必要とするさまざまな照明アプリケーションに適しています。 AL8807Aは、最大 1MHzの周波数でスイッチングし、立上がり時間と立下がり時間を制御して、EMIを低減します。 これにより、小型の外付け部品を使用できるため、必要なPCB 面積を最小限に抑えることができます。 AL8807Aの最大出力電流は、VINとSET 入力ピンの間に接続された外付け抵抗を介して設定されます。 過温度保護が組み込まれているため、障害が発生した場合、デバイスは自動的にシャットダウンし、接合部の温度が冷却された場合にのみ再起動します。 特長と利点： 最大 1A/1 .3AまでのLED 駆動電流 5% 以上、 高精度、最大 96% の 最適制御スイッチング速度で、 調光制御用に6V ～ 36Vの広いアナログ入力範囲の動作入力電圧（> 10:1）
