調整式スイッチ AP22653Q

on/off電源精密

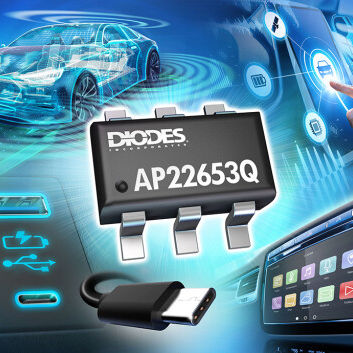

精密調整可能な電流制限付きパワースイッチ AP22653Qは，精密な電流制限が必要なアプリケーションや，重負荷/短絡時に最大1.5Aの連続負荷電流を供給するアプリケーションに最適な，シングルチャネルの精密調整可能な電流制限スイッチです。このデバイスは、外部抵抗を介して125mA～1735mA（typ）の間で電流制限の閾値をプログラムすることができます。高い電流制限値の設定でも、電流制限値の精度±7%を実現しています。また、立ち上がり時間と立ち下がり時間を制御することで、ターンオン/ターンオフ時の電流サージを最小限に抑えることができます。 このデバイスは、システム全体の堅牢性を向上させるために、高速の短絡応答時間を備えています。このデバイスは、逆電流遮断・制限、過電流、過熱、短絡の各保護機能に加えて、立ち上がり時間の制御や低電圧ロックアウト機能を備えており、重い容量性負荷や短絡の恐れのあるアプリケーションに完全な保護ソリューションを提供します。オープン・ドレインのフラグ出力には6msのデグリッチ機能があり、過電流の誤報を防ぎ、外付け部品を必要としません。 AP22653Qは、出力電流が電流制限値を超えた場合、出力電流を安全なレベルに制限します。パッケージはSOT26 (Type A1)をご用意しています。 ノートパソコン USBポート/ハブ 車載用ECU電源レールの配電とスイッチング 車載用ECU電源レールの高精度電流制限 最大1.5Aの負荷電流に対応 正確な調整可能電流制限、125mA～1735mA ±7%の精度で調整可能な電流制限、RLIM = 15kΩで1.735A 定電流バージョン 高速短絡応答時間：5µs (Typ.)
