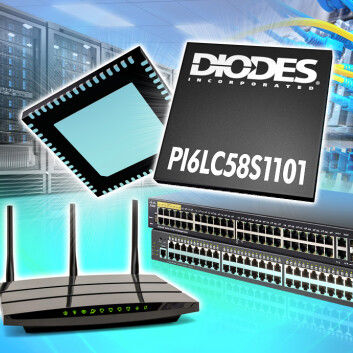

プログラム可能クロック発生器 PI6LC58S1101

11出力 HiFlex™ イーサネット・ネットワーク・クロック・ジェネレータ PI6LC58S1101は、10GbE、40GbE、100GbE、400GbEなど、極めて低い位相ノイズが要求されるアプリケーションをターゲットとした超低ジッタ・クロック・ジェネレータです。Diodes独自のLC VCOベースのPLLデザインを採用し、これらの一般的なネットワーク・クロック周波数と低位相ノイズ性能の最適な組み合わせと、高い電源ノイズ除去性能を実現しています。 PI6LC58S1101には4つの出力バンクがあり、制御ピンを使って異なる周波数と異なる出力信号タイプを個別に設定することができます。このピンコントロール方式は、ハードウェアレベルでデバイスを簡単に構成することができます。 3.3V電源電圧 クリスタル/CMOS入力：25MHz/50MHz 差動入力：25MHz/50MHz 出力周波数の選択が可能 4つの出力バンクと選択可能な出力信号。LVPECLまたはLVDS 非常に低いRMS位相ジッター。 0.08ps (typ.), 156.25MHz (10kHz〜20MHz) 優れた位相雑音： -145dBc/Hz, 156.25MHz（100kHzオフセット時 電源ノイズ除去機能： -55dBc 工業用温度対応。 -40°C～85°C 完全鉛フリー、RoHS指令完全対応 ハロゲンフリー、アンチモンフリー「グリーンデバイス 電源電圧 - 3.3 ジッター（PS） - 0.08 スキュー(PS) - N/A 出力周波数（MHz） - 25, 50, 125, 156.25, 312.5MHz 入力タイプ - クリスタル 出力タイプ - LVPECL, LVDS 出力の数 - 11 対応周波数（MHz） - 25, 50, 125, 156.25, 312.5 周囲温度またはジャンクション温度（℃） - - 40～85°C
