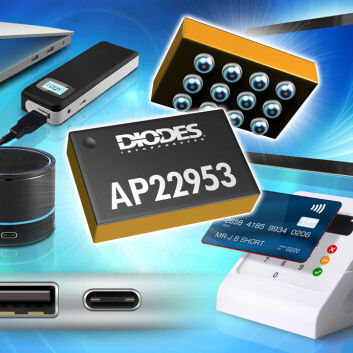

ESDスイッチ AP22953

電源

過電圧、サージ、ESD保護機能付きVBUSライン用スイッチ AP22953は、USB 2.0/3.0/Type-CコネクタのVBUSライン保護用のシングルチップソリューションです。双方向のMOSFETスイッチは、充電モードとホストモードの両方で正常な電流を確保するとともに、VBUS_CONピンの過電圧状態から内部回路を保護します。VBUS_CON端子では、最大30Vまでの過電圧保護機能を備えています。AP22953は，#EN端子をLにした後，20msをカウントしてからソフトスタートディレイによりMOSFETをオンにします。また，#ACK端子は，MOSFETが完全にONになったことを示します。 AP22953の典型的なアプリケーションインターフェースは、USBコネクタのVBUSラインです。AP22953の代表的な最終機器には、スマートフォン、タブレットPC、ウェアラブル、EPOS（Electronic Point of Sales）システムなどがあります。AP22953」は、5V電源レールインターフェースを使用する他の機器にも使用できます。 過熱保護機能は、145℃（代表値）でスイッチをオフにします。AP22953は、ウェハレベル・チップスケールのW-WLB2013-12 1.988mm x 1.288mm x 0.64mmパッケージに裏面ラミネート加工を施しています。 スマートフォン タブレットPC ウェアラブル EPOS（Electronic-Point-of-Sale）システム サージ保護 iec61000-4-5 >100V 39mΩ（typ）のNチャンネルMOSFETスイッチを内蔵 VBUS_CONにおける過電圧保護（OVP） 最大30VDC 入力イネーブルおよびステータス出力信号を内蔵 過熱保護(OTP) ESD保護 人体モデル >4kV 充電されたデバイスモデル >1kV IEC61000-4-2 気中放電 >15kV IEC61000-4-2 接触放電 >15kV 耳元での鉛フリーおよびRoHS完全対応 ハロゲン・アンチモンフリー「グリーンデバイス
