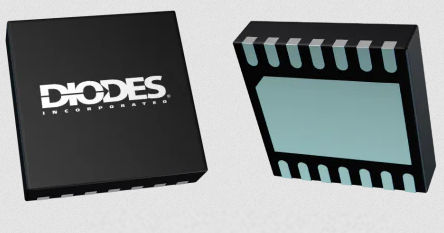

CタイプUSB電源制御器 AP43771H

AP43771H は、AP43771V (W-DFN3030- 14 (Type A1))からのピン・トゥ・ピンのアップグレード部品で、高度に統合された USB Type-C ® パワー・デリバリー(PD)コントローラであり、プレミアム USB Type-C アダプタおよび充電器アプリケーションをターゲットとしています。USB Power Delivery Specification Rev 3.1 V1.6 Extended Power Range (EPR) 28V（AVS機能100mV/Stepサポートを含む）をサポートしています。 AP43771Hは、既存のAP43771Vに比べて、Rsense 5mΩオプションによる効率の向上と、SRAMサイズの拡大（1.5KB）が強化されています。さらに、AP43771Hは、34Vまでの新しいCC1/CC2-short-to-VBUSプロテクションを実装しています。より高い出力電圧と電力要件に対応するため、AP43771HはAVS機能（100mV/Step）で最大PD3.1～28VのVBUS出力をサポートしています。 特徴 AP43771Vへのピン・ツー・ピン・アップグレード USB PD Rev 3.1 V1.6 (TID = 9275)に対応 ソフトウェア暗号化をサポートする16KB OTPと1.5KB SRAM メイン・ファームウェア用OTPおよびシステム設定用MTP CVおよびCC制御用内蔵レギュレータ 電流検出抵抗の2つのオプション（5mΩまたは10mΩ） 自動リスタートでSCP/OTP/OVP/UVPをサポート CC1/CC2ピンのVBUSへのショート保護（最大34V） 省電力モードをサポート e-Markerケーブル検出をサポート 鉛フリーおよびRoHS完全準拠（注1および2） ハロゲンおよびアンチモンフリー。「グリーン」デバイス（注3） 特定の変更管理（AEC-Q100/101/104/200に適合した部品、PPAP対応、IATF 16949認定施設での製造など）を必要とする車載アプリケーションについては、当社または最寄りのダイオードの担当者にお問い合わせください。https://www.diodes.com/quality/product-definitions/ アプリケーション Type-C USB PD3.1 (EPR) 28V充電器
