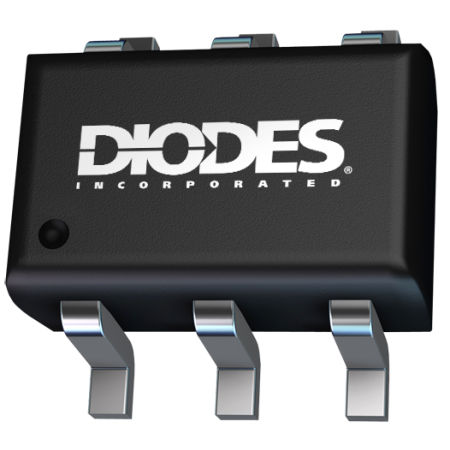

電圧電流コントローラー ZXCT21 series

ZXCT21xシリーズは、低電圧降下（10mV）のシャント抵抗を最小の誤差で測定するため、ゲインオプションを選択できる高精度電流シャントモニタです。これにより、大電流を高精度に測定することができ、-0.3V～26Vのコモンモード電圧での測定による電力損失を低減することができます。 OUT端子には負荷電流に比例した電圧が出力されます。これをADCで処理することができる。6つの固定ゲインが利用可能である：それぞれ50、75、100、200、500、1000V/V。このデバイスはゼロ・ドリフト・アーキテクチャで設計されており、ポスト・トリム技術によって製造されているため、正確な測定のために全温度範囲で低オフセット電圧、低ゲイン・ドリフト、低ゲイン誤差を実現しています。 ZXCT21xは、2.7V～26Vの単一電源で動作し、-40°C～+125°Cの温度範囲で最大100μAの電源電流を供給し、SOT363およびU-QFN1418-10パッケージで提供されます。 特長 電源電圧範囲：2.7V～26V 温度範囲：-40℃～+125 広いコモンモード範囲：-0.3V～26V 10mVフルスケールのシャント・ドロップをサポート ゲイン誤差（最大過熱） AおよびBバージョン：±0.8 Cバージョン：±0.5 低オフセット電圧：±30μV（最大） 静止電流：100μA（最大） 低ゲイン誤差ドリフト：10ppm/℃（最大） レールツーレール出力容量 アプリケーション ノートパソコン サーバーファーム テレコム 電流センシング（ハイサイド/ローサイド） バッテリー充放電 高性能ビデオカード 産業用電源 計測機器 制御システム 計測
