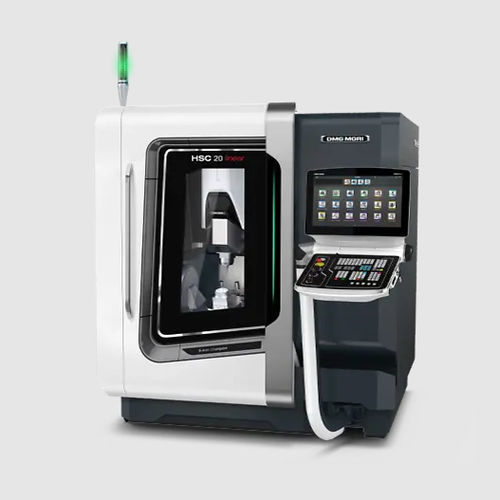

5軸マシニングセンタ HSC 20 linear縦型ガントリー型ロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, ロータリーテーブル
- スピンドル
- HSK-E32, HSK-E40
- 応用
- 医療用
- その他の特徴
- 精密, UGV, コンパクト, 高出力
- X軸移動距離
200 mm
(7.87 in)- Y軸移動距離
220 mm
(8.66 in)- Z軸移動距離
280 mm
(11.02 in)- 回転速度
42,000 rpm, 60,000 rpm
(263,894 rad.min-1, 376,991 rad.min-1)- 加工部品の最大高さ
200 mm
(8 in)- 最大テーブル積載量
100 kg
(220 lb)
詳細
わずか3.5m2のコンパクトなフットプリントと、チップフォールを最適化するガントリー設計（Yポータル
オプションのNC旋回/回転テーブル（-15°～130°の旋回範囲（A軸）、360°無段階C軸
2gを超える加速度と絶対的な長期安定性を備えた最高の動的性能
加速度2g以上のX/Y/Zリニアドライブ
A軸で50%強化されたドライブ
安定したFEM最適化振動減衰ミネラルコンポジットコラム
統合リニアマガジンPH 10 | 100、最大99パレット搭載可能。99パレット（最大取扱重量10 kg）
わずか6 m² のコンパクトな設置面積
すべてのクランプシステムをフレキシブルに統合
お客様のご要望に応じた拡張モジュール
---
