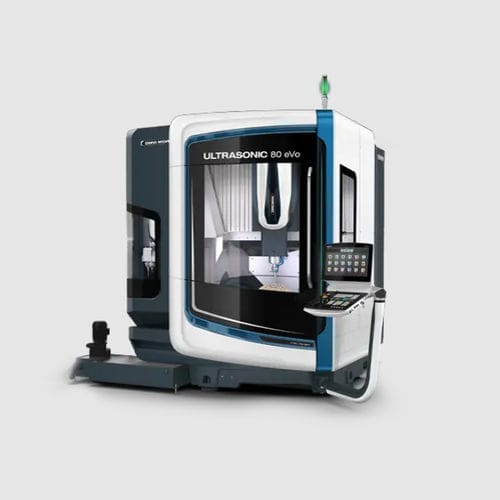

5軸マシニングセンタ 80 eVo linear汎用HSK A-63HSK-A 100
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- スピンドル
- HSK A-63, HSK-A 100
- その他の特徴
- 高生産性, 超音波
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
650 mm
(25.59 in)- Z軸移動距離
550 mm
(21.65 in)- 回転速度
15,000 rpm, 18,000 rpm, 20,000 rpm, 24,000 rpm
(94,248 rad.min-1, 113,097 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 加工部品の最大高さ
600 mm
(24 in)- 最大テーブル積載量
600 kg
(1,323 lb)
詳細
ULTRASONICにより、プロセス力を最大50%削減。要件に応じて、送り速度の向上、Ra <0.1μmまでの表面品質の向上、工具寿命の延長が可能
先端材料のULTRASONIC加工用に最適化された、遠心分離機による特殊クーラント処理システム
再現性を確保するために、加工中の振幅を一定に保ちます。
作業周波数の自動検出、信号取得のためのハードウェアの大幅な改良
最適なプロセス安定性のためのリアルタイムでの周波数トラッキングと同時出力制御
最適でないツールでもULTRASONICの優位性を確保
第2世代ULTRASONICアクチュエータとの完全互換性
B軸の旋回範囲 -5/ +110
テーブルユニットのテーブルベアリングとドライブの冷却
ミルターン操作
C軸の回転数 最大1,200 rpm
精度
テーブルユニット、テーブルベアリング、ドライブの冷却
ボールねじドライブのベアリングとスピンドルナットの冷却
直線軸X/Y/Zの冷却ガイドウェイ
---
