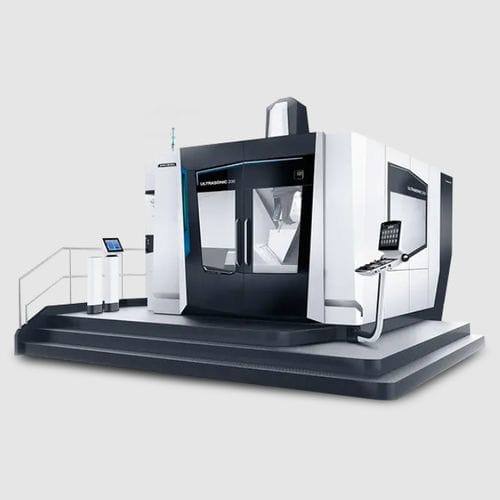

5軸マシニングセンタ 200 汎用HSK A-63HSK-A 100
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- スピンドル
- HSK A-63, HSK-A 100
- その他の特徴
- 超音波
- X軸移動距離
4,000 mm
(157.48 in)- Y軸移動距離
2,000 mm
(78.74 in)- Z軸移動距離
1,200 mm
(47.24 in)- 回転速度
20,000 rpm, 30,000 rpm
(125,664 rad.min-1, 188,496 rad.min-1)- 加工部品の最大高さ
1,250 mm
(49 in)- X軸の移動速度
50,000 mm/min
(33 in/s)- Y軸の移動速度
50,000 mm/min
(33 in/s)- Z軸の移動速度
50,000 mm/min
(33 in/s)- 最大テーブル積載量
20,000 kg
(44,092 lb)
詳細
ULTRASONICにより、プロセス力を最大50%削減。要件に応じて、送り速度の向上、Ra <0.1μmまでの表面品質の向上、工具寿命の延長が可能
先端材料のULTRASONIC加工用に最適化された、遠心分離機による特殊クーラント処理システム
再現性を確保するために、加工中の振幅を一定に保ちます。
作業周波数の自動検出、信号取得のためのハードウェアの大幅な改良
最適なプロセス安定性のためのリアルタイムでの周波数トラッキングと同時出力制御
スピンドルバージョンによる柔軟性
超音波、レーザー、炭素材加工などの新技術に対応
ワーキングエリアコンセプト
切り屑の排出を容易にするテーブル横のT溝
テーブル両側のチップコンベア
低ガントリ設計
サイドウォールの欠落による作業エリアへの最高の視界
作業エリアを最大限に活用
45°ヘッド、90°旋回範囲および+/- 300°回転範囲
90°ヘッド、旋回範囲+/- 120°、回転範囲+/- 300
---
