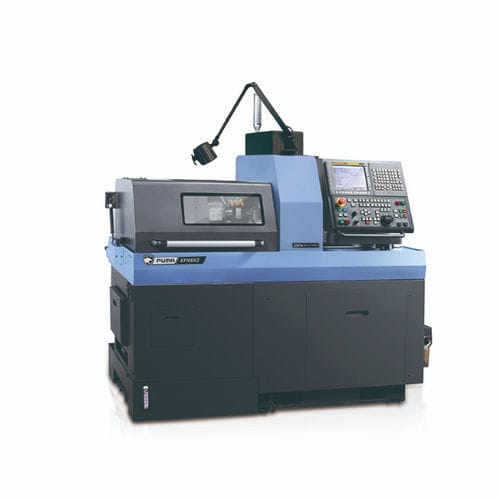

CNCスイス旋盤 PUMA ST series4軸小部品製造大量生産用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 4軸
- 応用
- 複雑部品用, 小部品製造, 大量生産用
- 性能
- 高精度
- その他の特徴
- コンパクト
- 複合機能
- 穿孔, 溝削り
- 直径
10 mm, 20 mm, 26 mm, 35 mm, 38 mm
(0.39 in, 0.79 in, 1.02 in, 1.38 in, 1.5 in)- 回転速度
8,000 rpm, 10,000 rpm, 12,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1, 75,398.224 rad.min-1)- パーツの長さ
120 mm, 200 mm, 300 mm
(5 in, 8 in, 12 in)- 早送り速度X
32 m/min
- 早送り速度Z
32 m/min
- 公称出力
3.7 kW, 5.5 kW
(5 hp, 7.5 hp)- 全長
1,932 mm, 2,367 mm, 2,800 mm
(76 in, 93 in, 110 in)- 全幅
925 mm, 1,245 mm, 1,470 mm
(36 in, 49 in, 58 in)- 全高
1,714 mm, 1,733 mm, 1,850 mm
(67 in, 68 in, 73 in)- 重量
1,900 kg, 2,600 kg, 2,650 kg, 3,500 kg
(4,189 lb, 5,732 lb, 5,842 lb, 7,716 lb)
詳細
スイス型ターニングセンターは、時計製造や医療機器産業で見られるような、小型で複雑な部品の大量生産に最適化されている。
信頼性
優れた加工能力
より速い加工
安定性
多様な加工工程に対応する工作機械ソリューションを提供
直径Ø20 mm～Ø38 mmの小物部品加工に最適
主軸にビルトインタイプモータを搭載し、より高精度な加工を実現
コンパクトなフットプリントに4つのクロス回転工具ホルダーを標準装備
高能率フライス加工やその他の特殊加工に最大5本のクロス工具を使用可能
CBS（Chip Breaking Solution）の標準採用により、軸の繰返しトラバースによる切屑分断加工が可能になりました。
多様な加工方法に対応様々な加工方法に応じて、内・外旋加工、R加工、溝入れ加工、切削加工など多彩な加工モードをサポートします、
R加工、溝入れ加工、切削加工、穴あけ加工など。
スイスターン全機種および8インチ以下のターニングセンター全機種に対応。
ターニングセンター
ねじ切り加工に対応（CBSアドバンスド）
---
